电压暂降和短时中断抗扰度试验

电压暂降和短时中断抗扰度试验(GB/T 17626.11)

1、电压跌落的起因

    电压暂降、短时中断是由电网、变电设施的故障或负荷突然出现大的变化所引起。在某些情况下会出现两次或更多次连续的跌落或中断。电压变化是由连接到电网的负荷连续变化引起的。



2、试验目的

    建立一个共同的基准,以评价电气和电子设备在经受电压暂降、短时中断干扰时的性能。



3、产品特点

● 符合IEC61000-4-11和GB/T17626.11最新标准要求;

●7.0寸触摸屏、中英显示,操作方便;

● 采用进口程控高压电源,性能稳定;

● 内置智能型单相三线耦合/去耦网络;

● 内置温湿度显示、实时电压显示,实时判断实验可靠性;

● 内置国标模式、用户自定义模式,操作便捷;

● 内置RS232接口,可选配测控软件实施远程控制。

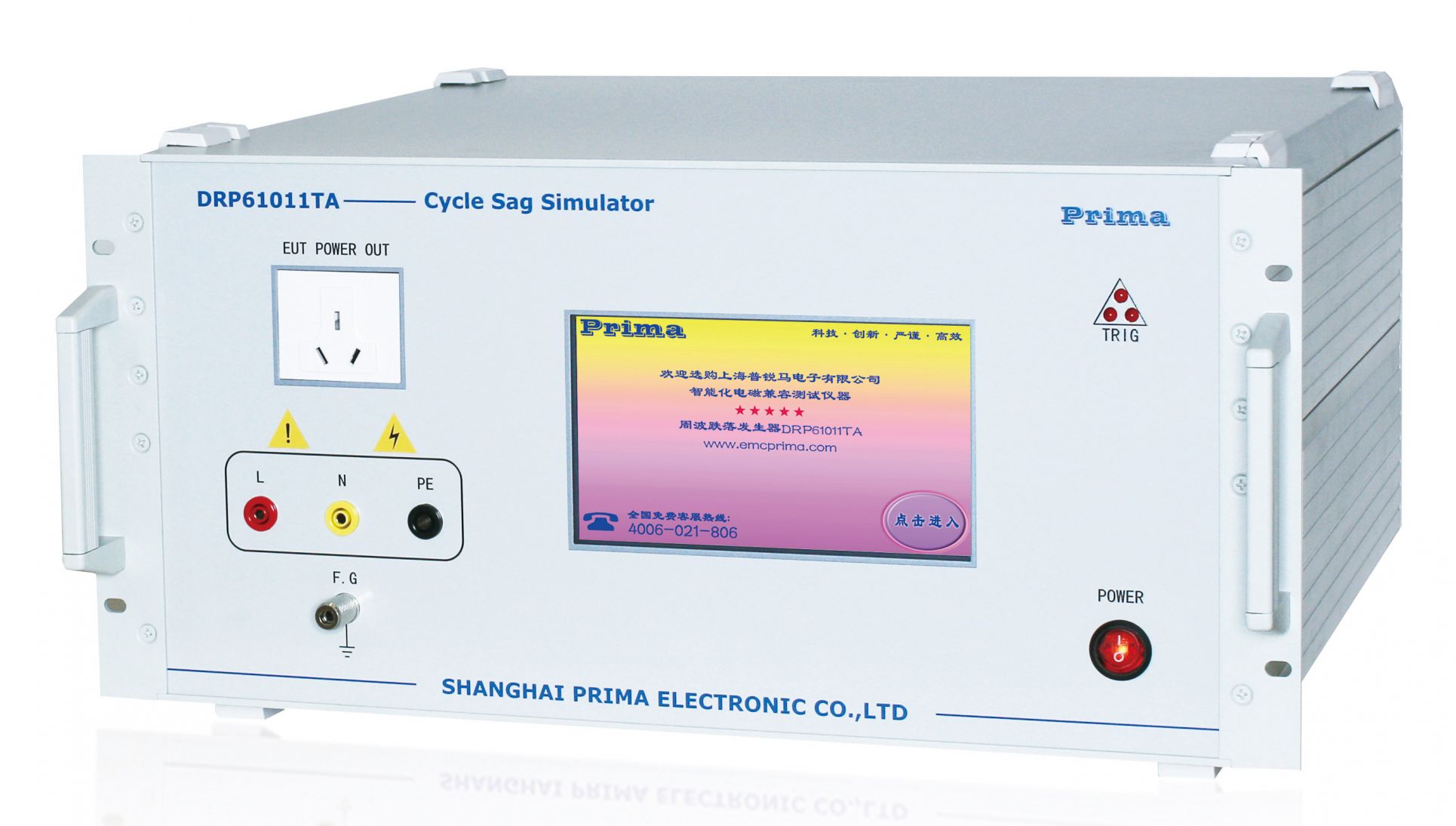

4、产品图片

5、技术参数

参数

DRP61011TA

电压变化范围

0% ~120%

电压变化的持续时间

1—9999半周

切换相位设定

0 °~360 °或异步

电压变化的重复次数

1—60000 次

电压变化的间隔周期

1—9999 半周

工作方式

自动,内部触发

被试设备的容量

单相,AC220V,10A

工作电源

AC220V 50/60Hz

环境温度

15 ℃-35 ℃

尺寸

450*440*240mm

重量

20kg

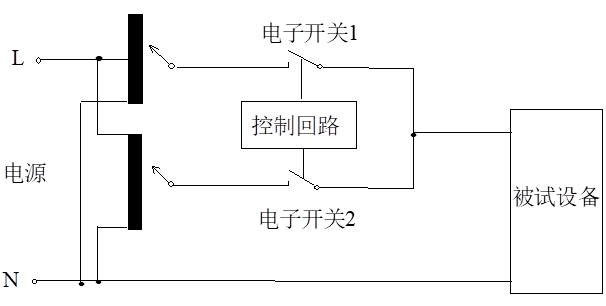

6、周波跌落发生器系统构建原理图
