雷击浪涌抗扰度试验
当电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，在断开处产生的瞬态骚扰。当电感性负载多次重复开头，则脉冲群又会以相应的时间间隙多次重复出现。
建立一个共同的基准，以评价电气和电子设备在经受电快速瞬变脉冲群干扰时的性能。
● 符合IEC61000-4-4和GB/T17626.4最新标准要求；
●7.0寸触摸屏、中英显示，操作方便；
● 采用用进口程控高压电源，性能稳定；
● 脉冲注入相位角度异步或0-360°自由设定；
● 脉冲输出满足50Ω和1kΩ负载的波形要求；
● 高脉冲频率达到1200kHz；
● 内置三相五线16A耦合/去耦网络,耦合方式智能切换；
● 内置温湿度显示、实时电压显示,实时判断实验可靠性；
● 内置国标模式、用户自定义模式，操作便捷；
● 内置RS232接口，可选配测控软件实施远程控制。
|
参数： |

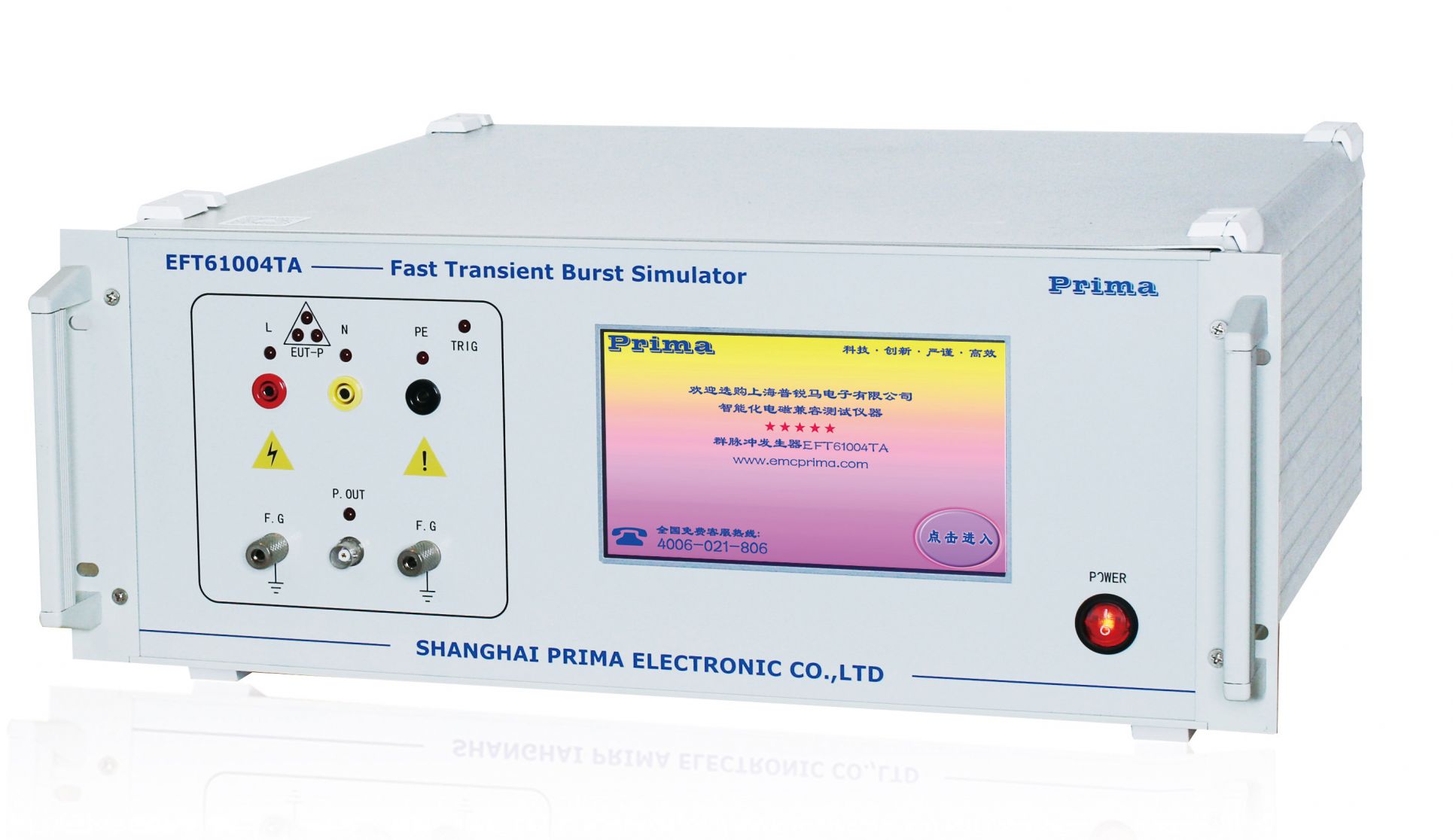

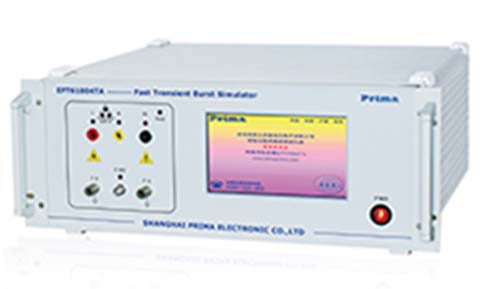

EFT61004TA |
|
|
输出电压 |
0.2 ～±4.8KV |
|
|
脉冲频率 |
1kHz---1200kHz ±10%, 连续可调 |
|
|
脉冲极性 |
正或负 ，正负交替 |
|
|
内阻 |
50 Ω±20% |
|
|
脉冲前沿 |
5ns ±30% |
|
|
脉冲宽度 |
(50Ω) |
50ns ±30% |
|
(1kΩ) |
35 ns----150 ns |
|
|
相移 |
与电源同步时为0-360°或异步 |
|
|
脉冲串长度 |
1—255 个可调 |
|
|
脉冲串周期 |
典型300mS （0.15—9.99 S 可调，调节精度0.01S ） |
|
|
试品耦合/ 去耦网络 |
内置，单相三线，16A |
|
|
工作电源 |
AC 220V ±10% 50/60Hz |
|
|
环境温度 |
15 ℃-35 ℃ |
|
|
外形尺寸（D×W×H)mm |
480*440*300 mm |
|

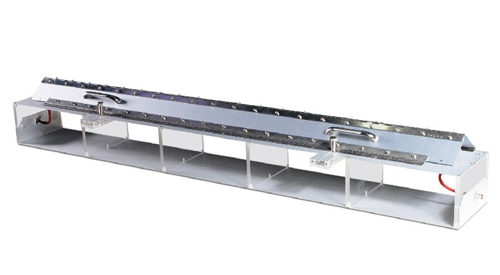

技术参数：
|
耦合电容 |
100～1000pF |
|
绝缘能力 |
＞5kV |

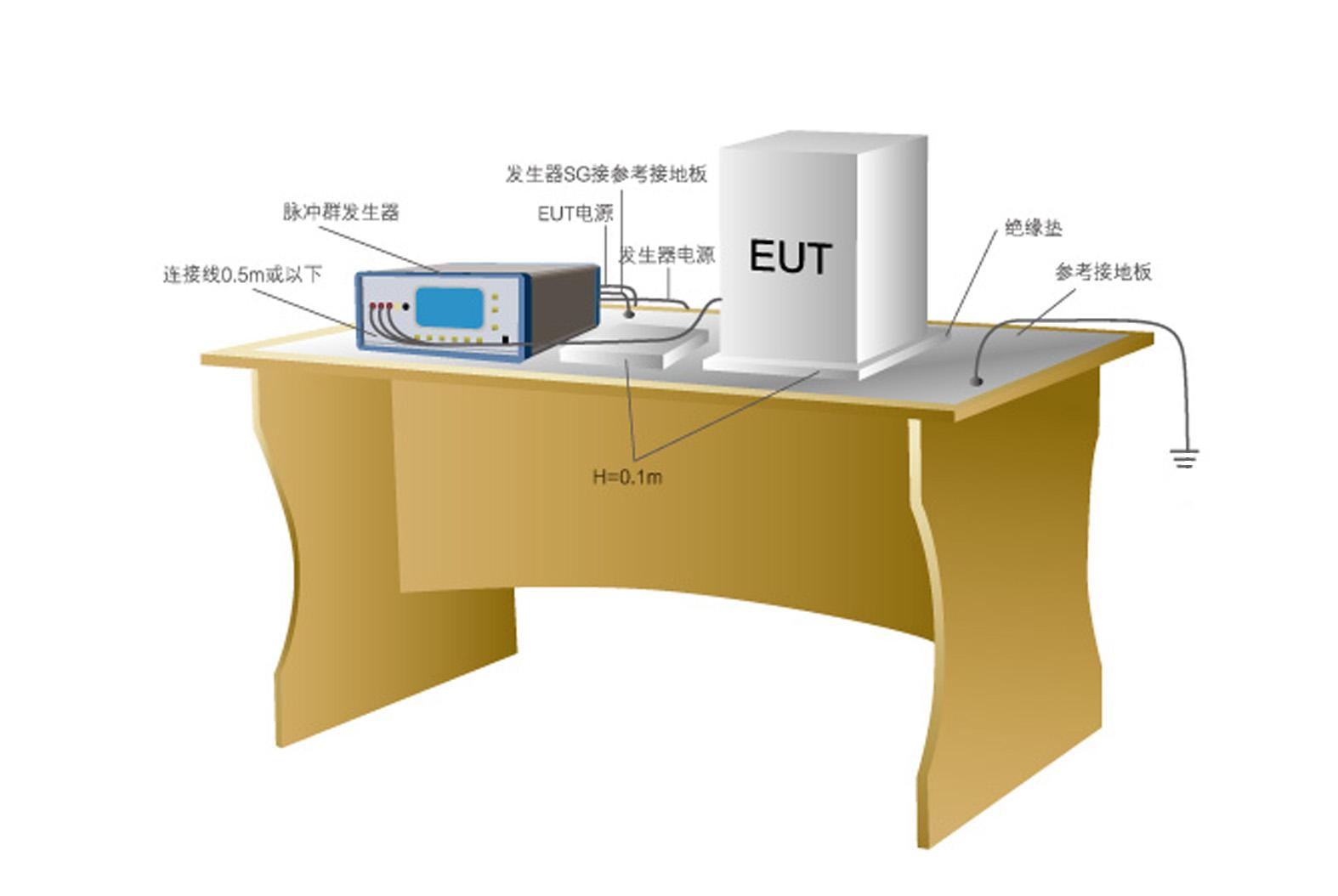

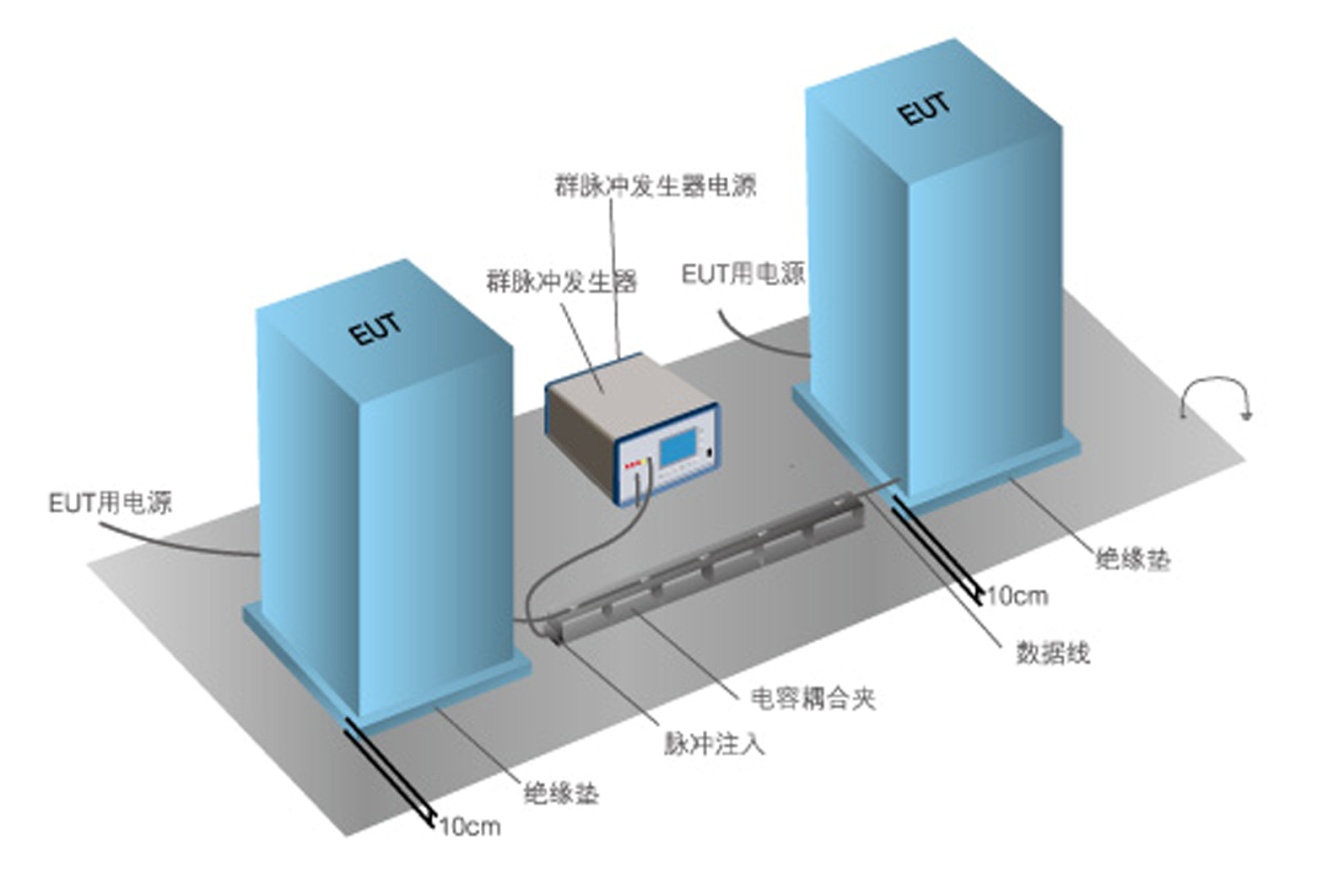

快速瞬变脉冲群抗扰度试验配置示意图：
