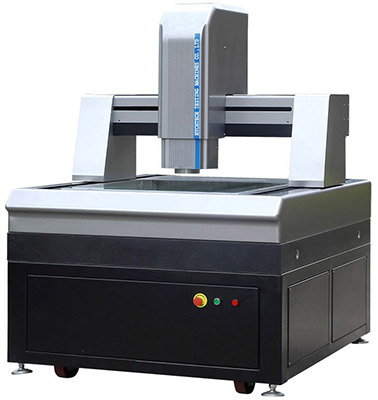

龙门式大行程高精度复合式影像测量仪

品质特征(测量工件不动,龙门架移动)

  • 带您进入三维复合式测量的世界:全自动龙门式大行程复合影像测量仪
  • 基座采用大理石(00级)材料,坚固的平台设计,保证拥有极高的稳定性及刚性。
  • 采用日本THK研磨级滚珠螺杆和THK精密线性导轨,配合松下高性能交流伺服系统全闭环控制,高精度,高速度,高稳定性。
  • 采用美国TEO高分辨彩色工业级800TV线高清CCD,保证拥有高质量的测量画面,快速的测量速率。
  • 全自动变倍镜头,改变倍率后不需要重新校正。
  • 可程控四环八区LED表面冷光源,直轴轮廓冷光源,(选配同轴冷光源)。
  • 德国海德汉开放式贴片光学尺0.0005mm,(U型:光学尺0.00002mm)。
  • 英国Renishaw接触式测头组(可选配自动探针SCR系统)及日本基思士激光测头组。
  • 自主研发功能强大的全自动3D测量软件,可编程自动测量。
  • 影像,探针,激光共轴测量,可编程自动测量。
  • 可以选配Z轴测量范围:300-500mm.

技术规格:

T型:选配接触测头组  H型:选配激光测头组


技术参数:

仪器型号

仪器参数

HC-QV700

HC-QV1000

HC-QV1200

HC-QV1600

HC-QV1800

HC-QV2500

测量范围

X

600

800

1000

1200

1200

1500

Y

700

1000

1200

1600

1800

2500

Z

200

200

200

200

200

200

工作台

大理石台面

900*800

1192*101

1540*1240

1820*1440

2020*1440

2700*1700

玻璃台面

870*780

1168*968

1500*1200

1780*1400

1980*1400

2650*1650

承重

50kg

55kg

50kg

45kg

45kg



影像及测量系统

测量速度

MAX:800mm/s

CCD

美国TEO1/3” 高分辨率彩色摄像机 800TV线

变焦物镜

全自动变倍镜头0.7-4.5X

放大倍率

30-230X

工作距离

82mm

显示分辨率

0.0001mm

重复性

1.5um

测量精度

XYZ轴≤(3+L/200)um,Z轴(光学测量时)≤(5+L/200)um

外形尺寸

1600*1300*1780

1900*1450*1780

1900*1900*1780

2500*1900*1780

2700*1900*1780

3400*2100*1780

仪器重量

1800 kg

2600 kg

3200 kg

3900 kg

4200 kg

5100 kg

照明

可程控三环八区LED表面光及轮廓光(选配同轴光)

电源

220V±10%(AC)50HZ 电流>15A
