多关节臂式三坐标测量系统
品质特征
技术规格
测量平面几何尺寸，形位公差(平行度、垂直度、同心度、位置度、真圆度、直线度），高度，深度，平面度

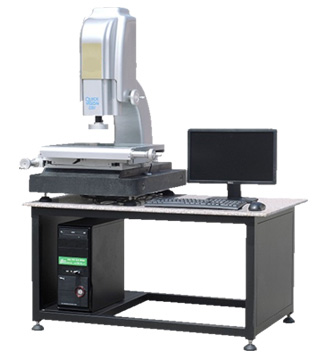

| 仪器型号 | HC-2010 | HC-3020 | HC-4030 | HC-5040 | HC-6050 | ||
| 仪器参数 | |||||||
|
测 量 范 围 （mm） |
X | 200 | 300 | 400 | 500 | 600 | |
| Y | 100 | 200 | 300 | 400 | 500 | ||
| Z | 150 | 150 | 150 | 150 | 150 | ||
|
工 作 台 （mm） |
硬铝合金台面 | 360*260 | 460*360 | 560*460 | 750*630 | 850*730 | |
| 玻璃台面 | 260*160 | 360*260 | 460*360 | 550*440 | 650*540 | ||
| 承重 | 30kg | 30kg | 35kg | 35KG | 35KG | ||
|
影 像 及 测 量 系 统 |
CCD | 美国TEO高分辨率彩色摄像机600TV线 | |||||
| 变焦物镜 | 变倍镜头0.7－4.5X(选配同轴光) | ||||||
| 放大倍率 | 30－235X | ||||||
| 工作距离 | 82mm | ||||||
| 显示分辨率 | 0.0001mm | ||||||
| 线性精度(μm) | XY轴≦(3+L/200)um,Z轴≦(5+L/200)um | ||||||
| 外形尺寸（mm) | 900*720*1700 | 900*720*1700 | 950*750*1700 | 1600*1200*1700 | 1700*1300*1700 | ||
| 仪器重量(kg) | 160kg | 230kg | 320kg | 390kg | 470 kg | ||
| 照明 | 可程控三环八区LED表面光及轮廓光 | ||||||
| 电源 | 220V±10%(AC) 50HZ | ||||||
| 保修期 | 24个月 | ||||||
