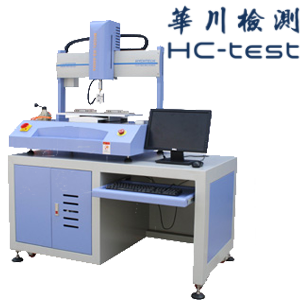

三轴(XYZ)全自动荷重试验机HC-6900A

应用领域:

本机适用于电脑键盘、手机键盘、3G可视电话键盘、汽车CD按键、ATM键盘等多键产品做按键荷重曲线测试(多点自动位移)或做笔记本电脑等LCD液晶屏多点耐压力测试。

设备特点:

Peak Force、Return Force、Distance、TT、Click率及动态阻抗值FO皆可直接在图上显示数值,不须人工计算

自动感应式测试方式,不管按键高低均可通过测定行程及荷重着由计算机自动控制.

测试完毕即可显示FC、FC_D、FP、FP_D、FM、FM_D、FR、FR_D、CC、CC_F、CR、TT、FO、FO_D等,并可自动判定Passed或Fail.

简体/繁体/英文三种操作接口可切换,适用于全球客户,N、Lb、gf、kgf可自由切换。

测试方法可自由设定、存储、调用、修改测试结果存储于硬盘(每笔皆可存储不限次数),可直接打印数据、曲线(一张A4纸可任意指定放置N个曲线图)。

可生成寿命衰减曲线,检测报表可转换为Excel及PDF文檔格式

空壓測試、選擇重測功能,曲線修復功能等極爲實用。

可于计算机软件内手动采集待测按键X-Y坐标或通过AUTOCAD直接导入测试坐标,极大提升测试效率和测试坐标精准度。

可编程循环测试,适用于同一规格产品大批量测试,节约测试时间。

于教导模式内可以[验证]任何需测坐标点,以确定坐标是否正确。

多键产品可以:多点自动测试荷重曲线;

LCD产品可以:多点定力值测试位移HC-6900A三轴(XYZ)全自动荷重试验机的应用领域

手机、电脑、显示器、键盘、汽车CD

设备参数:

Z轴最大荷重

50N(5kgf)

Z轴驱动方式

日本松下伺服电机

制御方式

上升、下降

驱动(升降)范围

0~150mm(满足测试手机)

荷重测定范围

0~50N(5kgf)或500N(LCD抗压)测试

荷重分解度

0.01gf(0.098mN)

荷重精度

0.1N(100mN)

位移测定范围

0~150mm

位移分解度

0.001mm

位移精度

±0.03mm

试验速度范围

0.1~150mm/min

移动速度范围

0.1~1000mm/min

X-Y轴驱动方式

日本松下伺服电机

制御方式

X:左右 Y:前后

驱动范围

X:0~460mm Y:0~200mm

位移分解度

0.001mm

位移精度

±0.05mm

移动速度范围

0.1~900mm/Sec

允许试样尺寸

W500xD260mm

机台重量(约)

150kg

主机尺寸

W950xD760mmxH935mm

机台尺寸

W1400xD780xH1700mm
