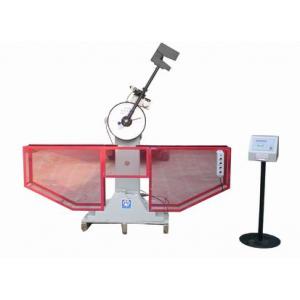

HC-8217数位式金属冲击试验机

HC-8217数位式金属冲击试验机的设备参数





1、冲击能量:150J, 300J,500J(选配)
2、摆锤预扬角: 150°
3、摆轴轴线至打击中心的距离:750 mm
4、摆锤力矩:80.38、160.77N.M、267.95N.M(选配)
5、最大冲击速度:5.2 m/s
6、试样支座跨距:40 mm
7、试样支座端部园弧半径:R10.5 (GB/T3808—2002 GB/T229—94)
8、冲击刀刃园弧半径:R2—2.5mm (GB/T3808—2002 GB/T229—94)
9、冲击刀夹角:30°
10、冲击刀厚度:16mm
11、试样规格:10(7.5 mm /5 mm)×10×55mm
12、角位移传感器分辨率: 0.1°
13、使用电源:3相、380V、±10%、50Hz
14、机台尺寸:约W2300xD800xH1400mm
15、包装尺寸:H1700 * W1100 * D750mm
16、重量:约500kg



HC-8217数位式金属冲击试验机的产品说明



该试验机用于测定金属材料在动负荷下抵抗冲击的性能,以判断材料在动负荷下的冲击韧性值。本试验机举摆、退销、冲击、自动扬摆、能量显示为一工作循环。摆锤冲断试样后自动举摆,准备做下一次冲击试验。采用PLC进行控制,LCD数字显示,读数方便,操作简便,工作效率高,使用安全可靠。对连续大量作冲击试验的冶金,机械制造部门的试验室更能体现其优越性。

HC-8217数位式金属冲击试验机的适用标准



1、国家标准:GB/T3808-2002摆锤式冲击试验机检验方法; 2、国际标准:ISO83-76钢的却贝(U型缺口)冲击试验; 3、国际标准:ISO148-83钢的简支梁(V型缺口)冲击试验。

HC-8217数位式金属冲击试验机的标准配置



1、基本结构: 冲击试验机由底座、机架、摆锤、标度盘指示机构、传动机构、挂脱摆机构,安全防护装置、电器控制部分及能量测控系统、数据处理系统构成。主机结构及摆锤支承采用了目前国外通用的悬臂梁结构。 2、基本配置: a、主机:1台,含底座、机架、摆锤、标度盘指示机构、传动机构、挂脱摆机构,安全防护装置、支座钳口、 光电编码器(日本LINE); b、摆锤:300J 150J各1块,可选配500J; c、电器控制部分:1套,具有取摆、冲击、扬摆、再冲击等多次循环的自动化控制功能; d、能量测控系统、数据处理系统:1套,LCD显示扬角、角度、能量,冲击后可自动打印测量结果;
